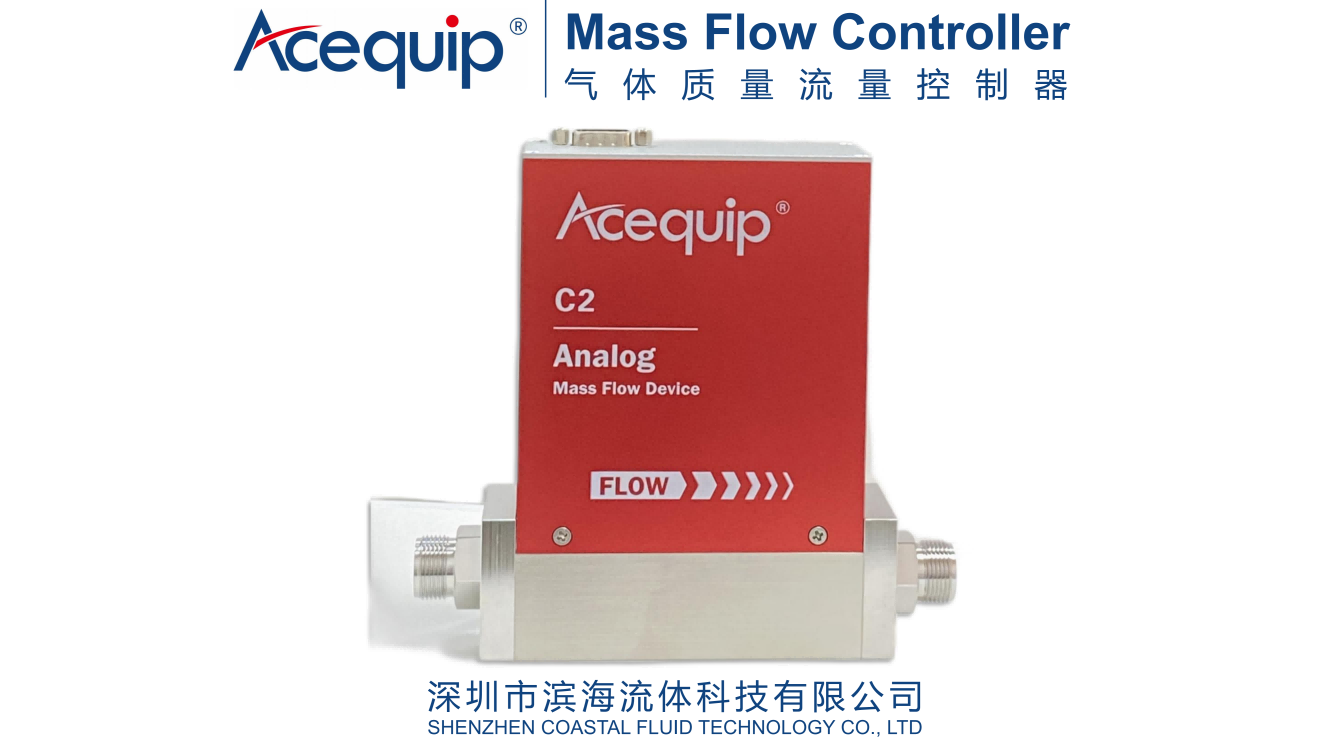

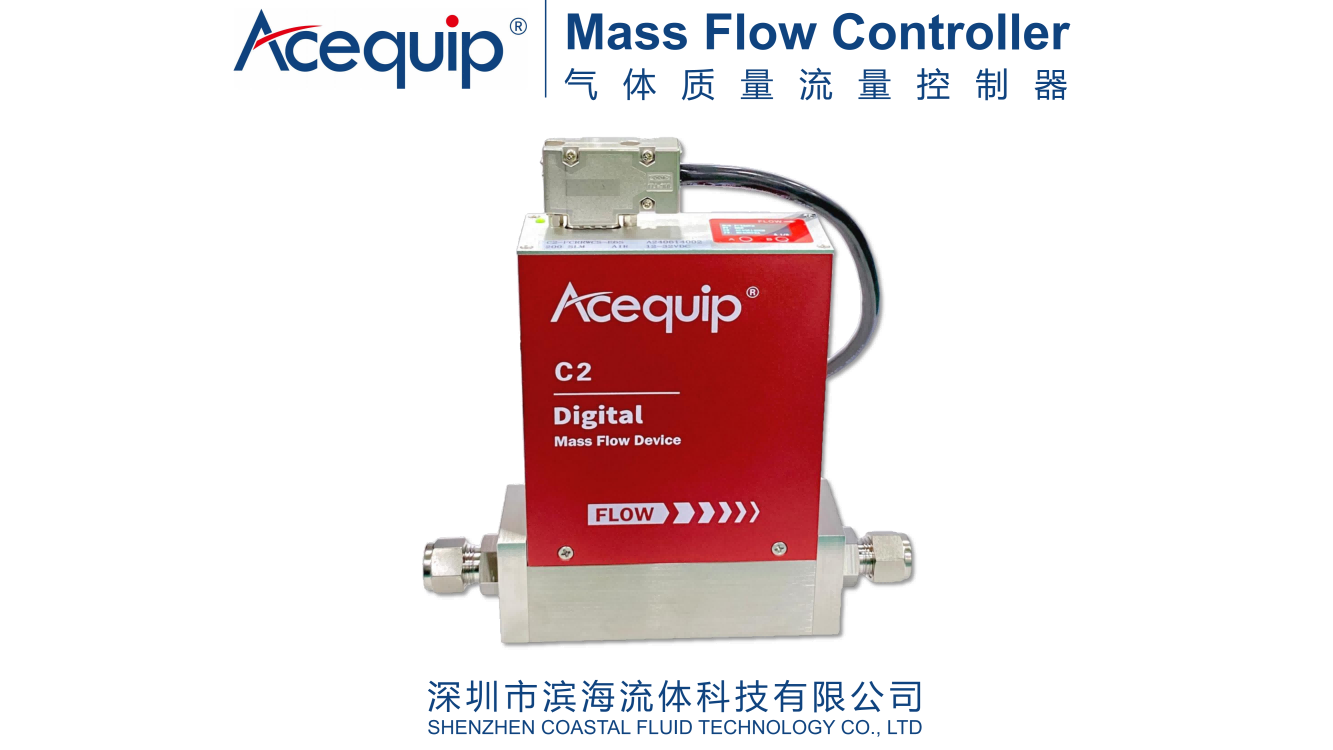

产品描述
一款高性能大量程（100-350SLM）质量流量控制器产品，适用满量程范围广，响应速度快，可靠性高。
特征
可用流量满量程范围从100 SLM（升每分钟）至350 SLM（升每分钟）
两种类型的控制电源，双电源（±15VDC）或者宽电压（+12~+32VDC）
RS-485数字通讯接口，同时支持ASCII通讯协议和Modbus RTU协议。
模拟输入输出信号：电压0~5VDC或电流4~20mA。
橡胶密封泄露率：Max 1x10-9Pa.m3/sec (He)；金属密封泄露率：Max 1x10-11Pa.m3/sec (He)
可配置选项：
可选择金属密封/全金属密封型号。
支持MFC/MFM型号订购。
性能参数
型号 | C2 |
满量程流量可选 (N2 换算) | 100 SLM– 350 SLM |
响应时间 | ≤ 2 秒 |
精度 | ≤ 满量程流量的±2% |
线性 | ≤ 满量程流量的±1% |
重复性 | ≤ 满量程的±0.2% |
工作压差 | 100SLM-150SLM: 0.15Mpa – 0.28Mpa |
150SLM-200SLM: 0.18Mpa – 0.30Mpa |
200SLM-350SLM: 0.21Mpa – 0.30Mpa |
泄漏率 | 橡胶密封：Max 1x10-9Pa.m3/sec (He) |
金属密封：Max 1x10-11Pa.m3/sec (He) |
控制范围 | 满量程的 2-100% F.S. |
Max操作压差 | 0.48 MPa |
Max耐压 | 1 MPa |
使用温度 | 5-45 Deg C |

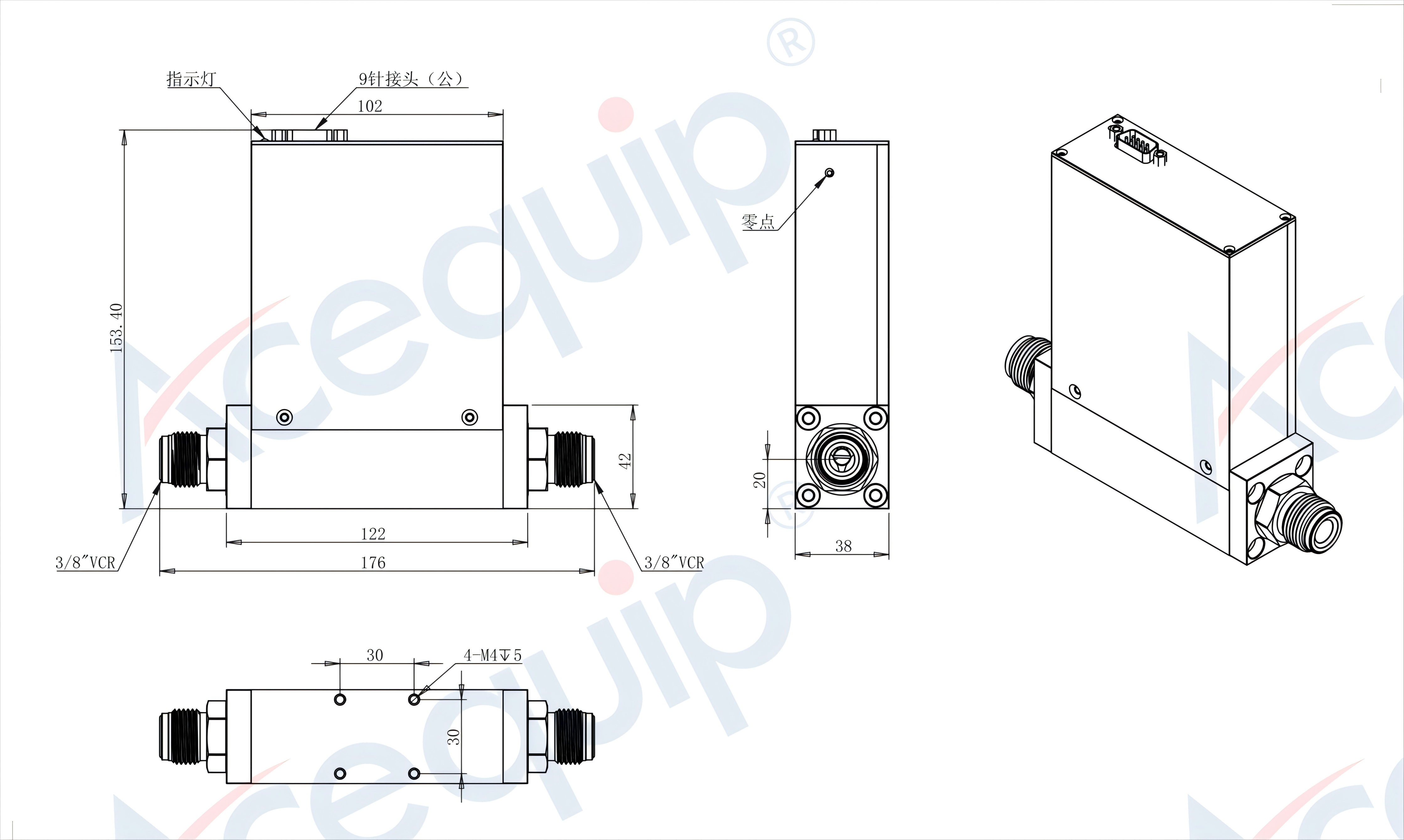

机械配置
阀门类型 | 常闭/常开 电磁阀 |
接头 | 3/8"VCR or 1/2"Swagelok 兼容 |
密封类型 | 橡胶密封/金属密封 |
安装方向 | 任意 |
材料 | 橡胶密封：SUS316L， 氟橡胶， PTFE， 电磁不锈钢 |
金属密封：SUS316L， Ni， PTFE， 电磁不锈钢 |
全金属密封：SUS316L， Ni， 电磁不锈钢 |
表面处理 | ≤5RA (电解抛光) |
重量 | appr. 2 KG |
电气参数
模拟设定电压 | DC 0-5V / 4-20mA |
模拟输出电压 | DC 0-5V / 4-20mA |
电源 | ±15VDC | +15VDC ±2% 25mA |
-15VDC ±2% 180mA |
+12VDC-+32VDC | +12VDC 500mA - +32VDC 180mA |
功耗 | ±15VDC | 3.1W |
+12VDC- +32VDC | 6W |
模拟接口 | 9Pin D-sub Male |
数字接口 | 6-Pin RJ-11 * 2 |
Acequip 大量程（100-350SLM）质量流量控制器 MFC/MFM

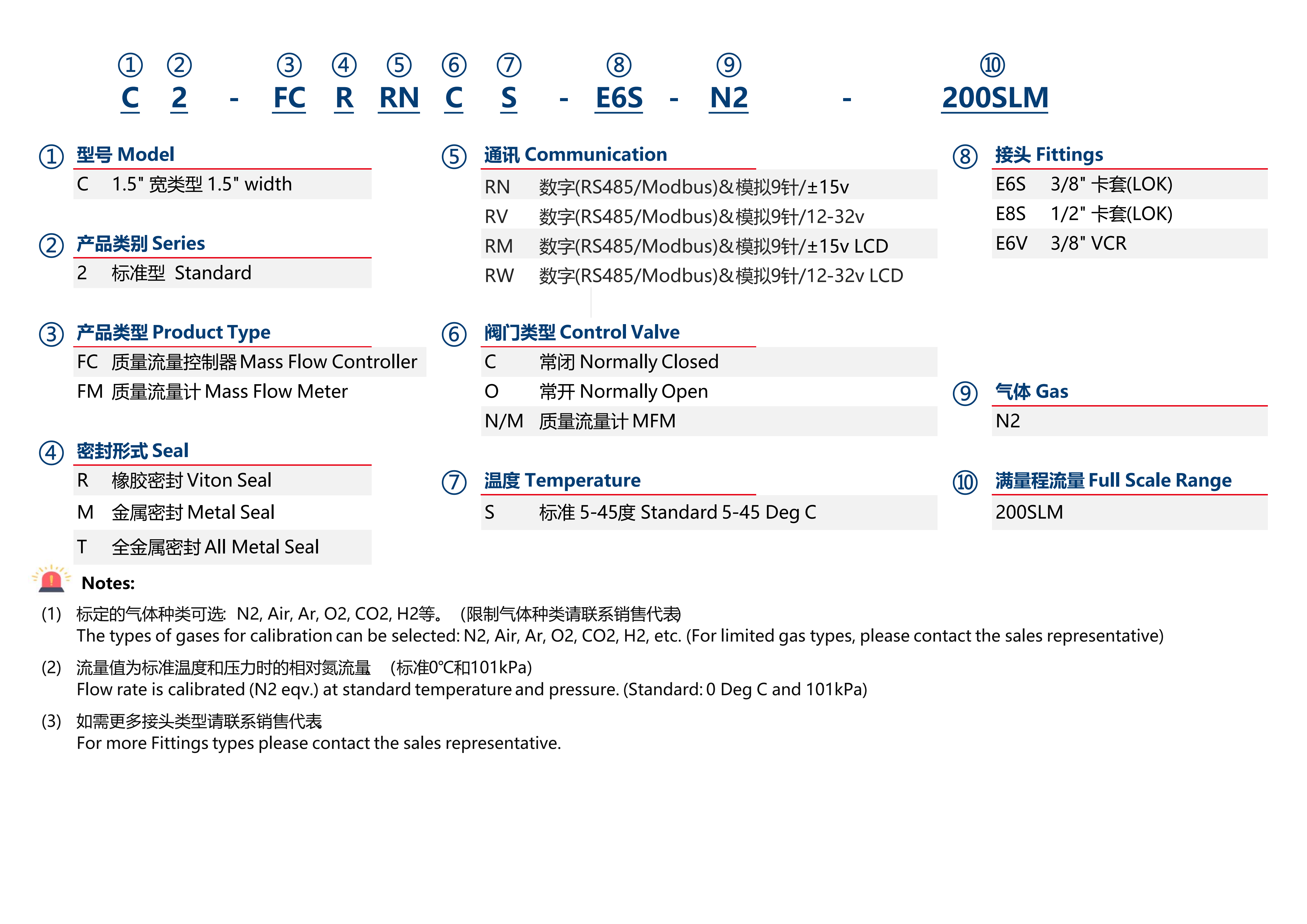

C2-FCRANCV-E6V/C2-FCRAVCV-E6V/C2-FCRRNCS-E6V/C2-FCRRVCS-E6V...
Acequip 大量程（100-350SLM）质量流量控制器 MFC/MFM

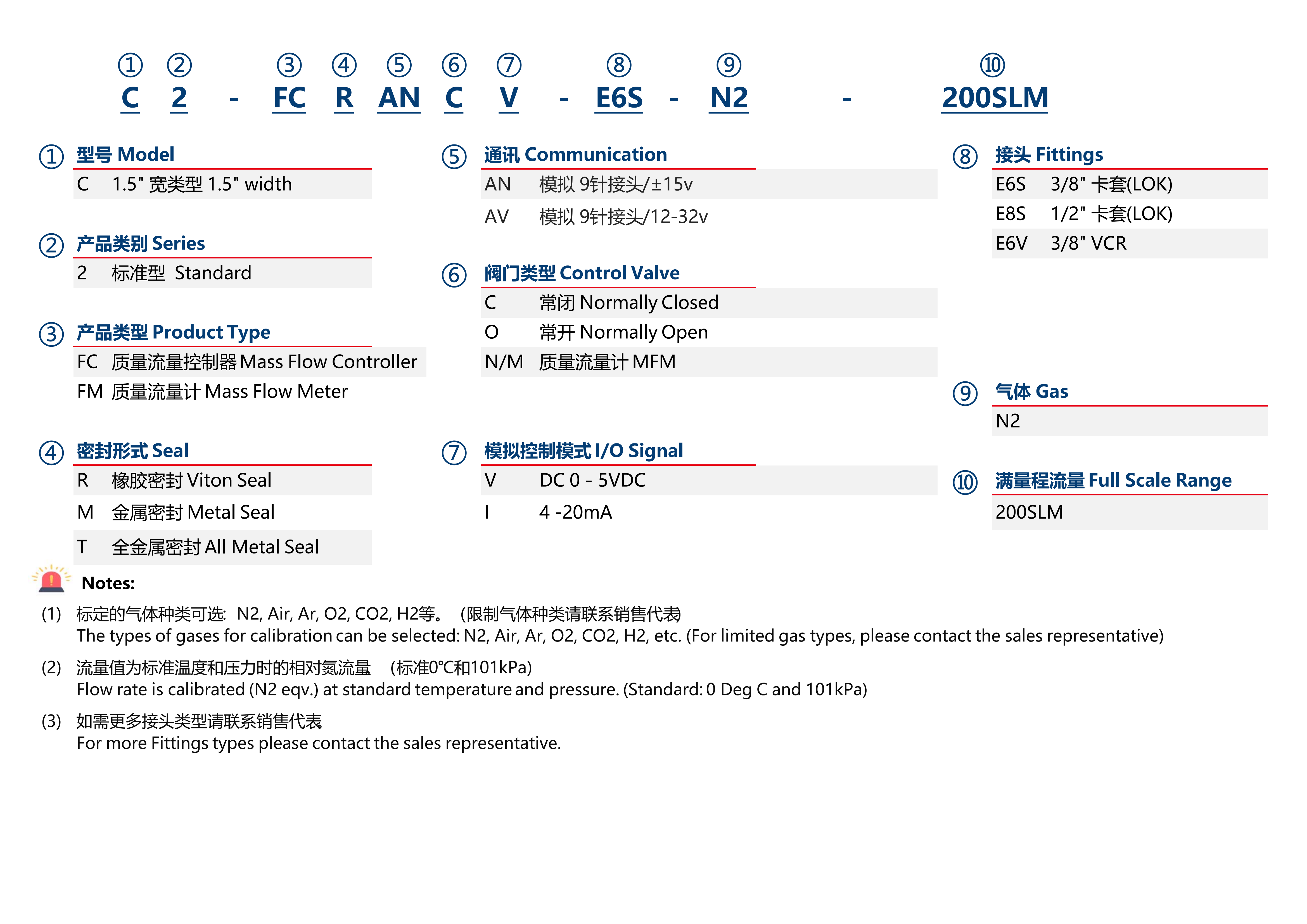

C2-FCRANCV/C2-FCRAVCV/C2-FCRAVCI/C2-FCRAVV...
Acequip 大量程（100-350SLM）质量流量控制器 MFC/MFM
C2-FCRRNCS/C2-FCRRVCS/C2-FCRRVS...
