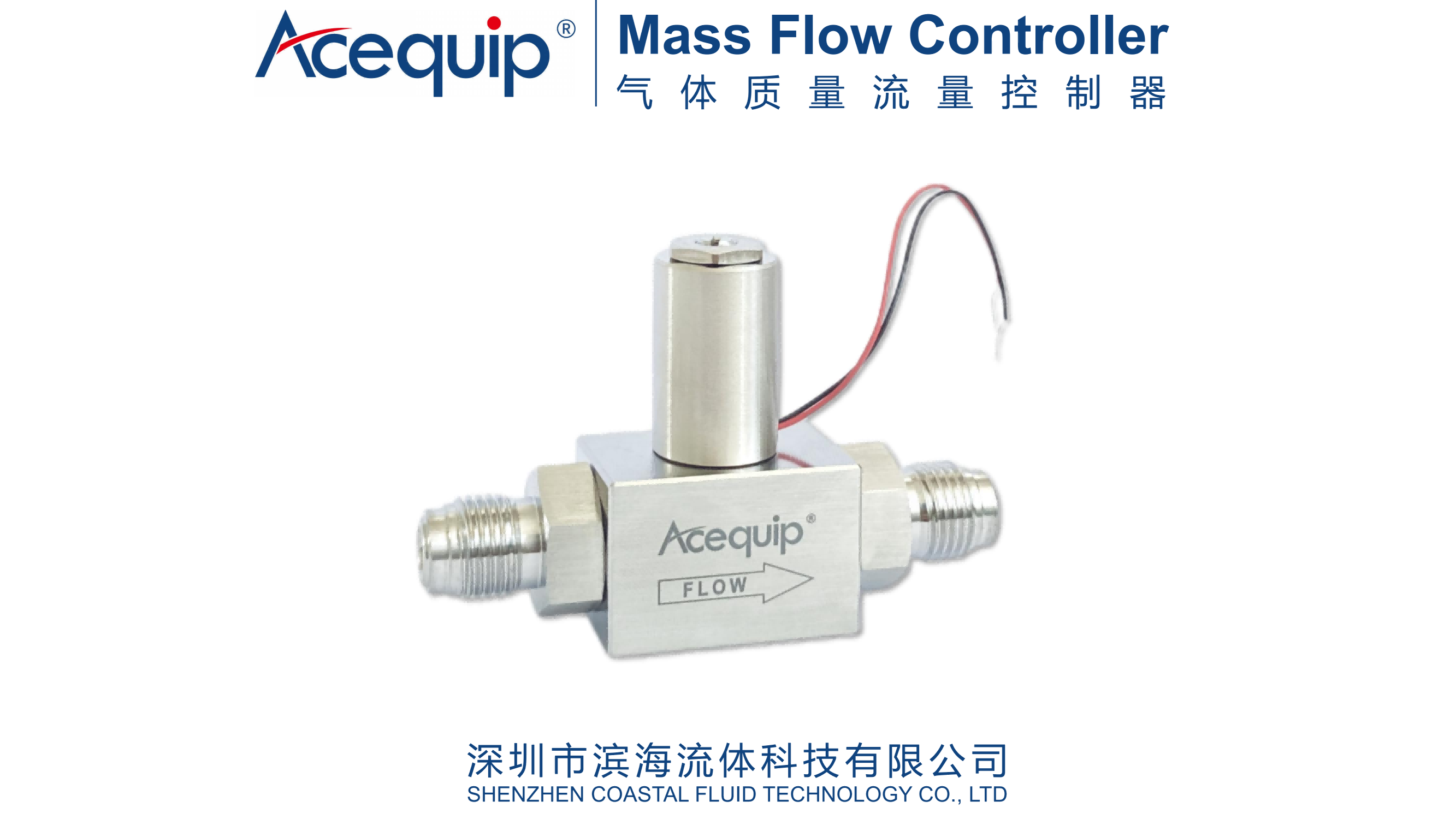

6000系列电磁比例阀
6000系列电磁比例阀一般用于各种气路系统对气体进行精准的流量控制，根据情况可选择电压或者电流模式实现优异的流量控制效果。本款比例阀具有超低发热量高精度等特性，特别适用于在对温度和精度有要求的气体控制场合。
符合RoHS标准
低功耗、低发热量
特殊阀芯材料，高耐腐蚀性，超低磁滞
采用蝶形弹簧确保流体介质的稳定
技术参数（小量程：20SCCM~16SLM）
MODEL
6005
6010
6015
6020
6025
6030
备注
最大流量(SCCM)
小量程
同一量程下尺寸相同
20
100
1000
4000
8000
16000
0.1 MPa下空气标定
压力
耐压
980kPa
耐压为阀体主机的值，软管接头规格则以软管耐压值为准
工作压差
＜0.98MPa
＜0.6MPa
＜0.4MPa
控制
最大控制电压
12V/24V可选
功耗
最大2W
过滤器
800目金属网过滤(进气口)
可定制出气口过滤网
内部泄漏
耐压范围内0.1SCCM以下
可按要求定制更小泄漏量的产品
外部泄漏(He)
1*10-9Pa.m3/s以下
使用温度
0℃-50℃
由于具有线圈铜线电阻值Rt = Ro℃（1 + 0.004 x t℃）的温度系数，采用电压控制时，请在环境温度不会发生显著变化的环境下使用。
如果环境温度变化很大，建议采用电流控制。
储存温度
-5℃-70℃
气体接触材质
电磁不锈钢、氟橡胶、SUS316
导线
UL3266 XLPE＃28
绝缘类型
A类
连接接头类型
1/4''卡套，1/4"VCR
重量
约245g

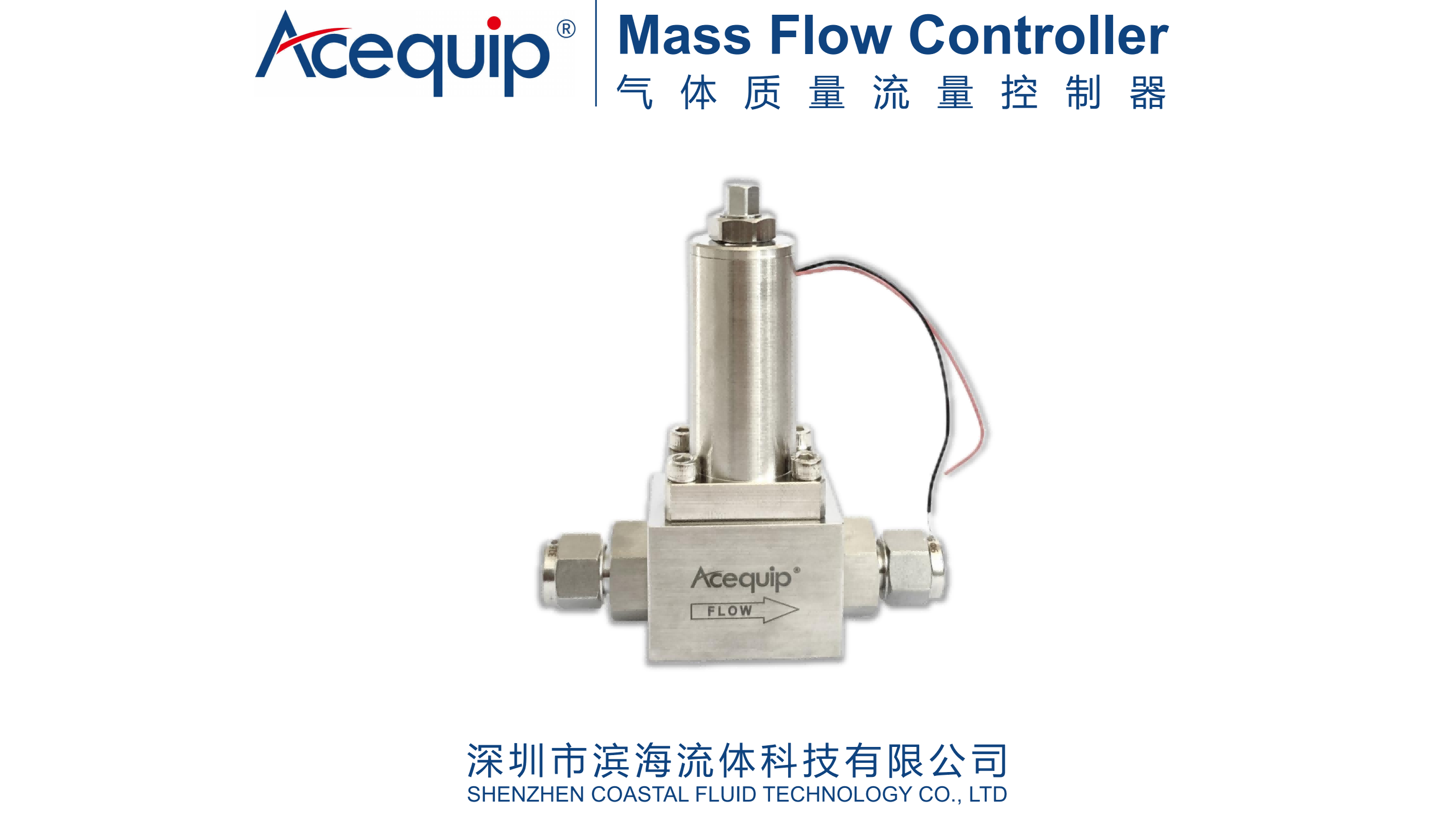

技术参数（中量程：28SLM~56SLM）
6045
6050
6055
最大流量(SLM)
中量程
28
43
56
＜0.5MPa
最大2.5W
约465g
小量程无接头比例阀外形尺寸（单位：mm）
小量程-1/4”卡套接头比例阀外形尺寸（单位：mm）
中量程-无接头比例阀外形尺寸（单位：mm）
中量程-1/4”卡套接头比例阀外形尺寸（单位：mm）
中量程-1/4”VCR接头比例阀外形尺寸（单位：mm）
型号选择
型号示例： 6010-SS316-12-E4S-100SCCM
如需定制，X的具体数值请咨询销售代表。
